昆明电动伸缩门的使用保养和维护的知识

文章附图

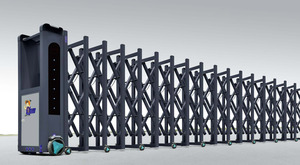

  电动伸缩门又被称为"电动门,云南电动伸缩门组成主要由门体、驱动器、控制系统等三大部分,伸缩门的门体采用优质铝合金及普通方管管材制作,采用平行四边形原理铰接,伸缩灵活行程大。

云南电动伸缩门

  一、养护与维修

  自动伸缩门的使用寿命与日常的正确使用、合理养护、及时维修有密切关系:

  1、电动伸缩门电源必须架设专线,严禁与其它电器并用。

  2、产品在安装牢固、经调试合格后方能使用。

  3、控制盒必须安装在干燥、通风的位置,严禁靠近大功率无线电器材,避免影响正常工作。使用控制按键时,不要用力过大、过猛,避免损坏。

  4、门体运行时,导轨上严禁人员及车辆停留。操作人员应随时留视门体运行情况,以免发生意外。

  5、轨道内应经常清扫,以免杂物堆积影响运行。

  6、驱动器每年至少要加注一次润滑脂,链条应经常加注润滑油,并检查各部件磨损情况,磨损严重的机件要及时维修或更换。

  7、推拉电动伸缩门时,开、关轻、缓,禁止猛推猛拉,造成损坏。

  8、产品出现故障时,请及时通知专业维修人员进行维修;非专业人员不得擅自打开,否则,视为主动放弃保修权利。

  9、故障产品凭产品保修卡享受免费保修(人为或自然灾害除外)。

  二、简易故障排除


故障现象

原因

排除方法

自动门不能开、关

无电源

检查、接通电源

遥控器无电或损坏

检修、更换遥控器

离合器没合上

用专用钥匙将离合器合上

自动门开和关时
均不能自动限位

限位开关工作不良

检修、更换限位开关

电源线头接反

调换电源线

自动门在一个方向
不能自动限位

限位开关工作不良

检修、更换限位开关

  伸缩门常见故障解决办法

  伸缩门门控系统常见故障分析解决

  不锈钢伸缩门门控使用的是220V市电,不论出现什么故障,首先要检查使用的电压是否达到要求,是否稳定,然后再作其它判断。

  “机器人”经常走歪是怎么回事?

  1、安装时埋设的磁铁极性不统一,应纠正,将所有磁铁的同一极,即N极或S极统一朝上埋设;

  2、探测器装反,将其水平旋转180°安装;

  3、机头部份链轮型号(齿数、大小等)不一致,导致二边驱动轮转速不一致,应更换成统一型号的链轮;

  4、双电机功能不一致,其中一台带刹车功能,而另一台没有,应将其更换成统一不带刹车功能电机或统一带刹车功能电机;

  5、机头内部功能电路发生故障,处理办法为:由我公司专业维修员检修,或由专业电工将功能电路更换;

  “机器人”刚走一会儿,又后退?

  1、没有埋设“机器人”走路线磁铁,请按说明书要求安装;

  2、磁铁没有安装正确,请按说明书要求正确安装;

  3、探测器坏或安装反了,先将探测器水平旋转180°安装,如果情况还是一样,那么更换探测器。

  伸缩门按遥控器时,电动门无反应,应如何办?

  1、检查是否对控制系统通电,若无,请通电;

  2、门排后尾接线盒正负极是否安装正确,若反,则将其纠正;

  3、检查遥控手柄背面标签所示遥控编码与遥控接收器部份背面标签所示遥控编码是否一致,若不一致,则查找统一编码或请专业维修员重新编码;

  4、电路本身问题,如虚焊、漏焊等,判断方法:

  在通电状态下按动遥控器开、关、停按键后,听机头内功能电路继电器有无响声,并观察功能电路内指示灯是否亮;如果没有任何反应,请先更换门排线(连接接线盒与功能电路之间的线)或检查是否有接反可能;如果没有,请找专业人士检修或更换功能电路。

  伸缩门关不拢 即:在正常关门时,出现倒退现象。

  1、限位磁铁没有正确安装,请参照说明书再次安装;

  2、红外线防碰距离过远,请在机头内功能电路中将红外线防碰距离调节旋钮,将距离调短;

  3、防碰装置坏,调节距离失灵,更换功能电路或请专业人士检修。

  伸缩门 防爬装置无故报警?

  1、判定为单独防爬装置还是与门控系统配套使用的防爬装置,如果是单独防爬装置,由于不采用延时功能,即使有飞虫飞过或树叶漂落碰到防爬红外线探测区域,装置都会报警;

  2、防爬探头损坏,导致发射部门发射的红外线不能接收或接收部份无法接收红外线,请专业人士检修或重新更换探头;

  3、安装伸缩门地段路面过于不平,导致所发射的红外线有时能被接收,有时则无法接收,请专业人士参考修整路面,或采取其它措施。

  伸缩门显示屏灯不亮?

  1、未通电,请及时正确通电;

  2、接入显示屏电源被烧坏,请更换电源;

  3、接入显示屏端电源正负极接反,请更换极性;

  4、接入显示屏电压过低,请将显示屏电源电压适当调高。

  伸缩门滚动显示屏产生乱码现象?

  1、电源不稳定,请关掉电源数秒后重新关上;

  2、显示屏芯片被损坏,请专业人士更换或重新更换显示屏。

  三、电动道闸工作原理与故障排除

  工作原理

  1.如电闸结构图所示,PCB控制板根据操作指令控制电机M作正反转;电机带动减速机输入 轴E转动;减速机C减速后输出轴N带动摇臂O在后半周180º上下转动;减速机摇臂通过下关节轴承Q、连杆T、上关节轴承V带动主轴驱动臂W在后半周90º范围内作上下运动;主轴驱动臂驱动与主轴连接的闸杆在水平与垂直的90º范围内作升降运动。

  2.闸杆升到垂直位的限位是由凸轮上的垂直位磁铁感应支架上的垂直位霍尔传感器F来控 制;同样,水平位由水平位磁铁I感应水平位霍尔传感器H来控制。

  3.由平衡臂Y、平衡弹簧P组成的平衡机构可以平衡闸杆的力矩,最大限度地减小驱动机构的负荷,延长路闸的使用寿命。

  4.电闸停电时,可将摇把从闸箱后部小孔中插入,套住手动摇把输入轴R,摇动摇把升起闸杆。

  维护与故障排除

  1.限位调节:如果闸杆不水平或不垂直,可推动水平位磁铁或垂直位磁铁调整限位位置。注 意:不可将磁铁取出调转磁极。正确的磁极作用于霍尔传感器,其输出(集电极开路形式)与地导通使PCB板上的HOR或VER端由高电平变为低电平,‘Horizontal(水平)’或‘Vertical(垂直)’LED指示灯点亮;不正确的磁极将不作反应。

  2.平衡调节:平衡弹簧的拉力与闸杆的长度有关,路闸出厂时已根据客户订货选用相应规格的弹簧,精确的平衡通过调节弹簧的拉力来实现。现场装上闸杆后,在断电确保安全的情况下,用摇把手工转动,判断升杆与降杆的力度,若有明显差别,可通过调节平衡臂上的挂接的位置来增加或调整弹簧的拉力,从而达到平衡。

  3.控制电路:如电闸主控板接线图所示,PCB控制板在确保供电的情况下,PCB板上‘Run(运行)’指示灯应点亮,操作PCB板上的‘升’‘降’‘停’按钮,‘Up(升)’‘Down(降)’‘Stop(停)’灯应点亮,电闸应作相应动作。电闸作升闸动作时,固态继电器驱动指示灯‘Motor(电机)’应点亮;作降闸动作时,‘Motor’及换向继电器驱动指示灯‘Relay(继电器)’应同时点亮(‘Relay’亮度较弱),换向继电器应有吸合动作。升降过程中,PCB板接收霍尔传感器的到位信号而结束动作。若6秒内接收不到相应的到位信号,CPU会自动保护电机而结束动作。当CPU程序运行失效时,‘Run’灯会以约1Hz的频率闪烁,若按‘复位’钮后仍不能恢复正常,则须更换CPU或PCB板。注意:电闸已在垂直位,按‘升’应无效;电闸已在水平位或车辆传感器感应有车输出为低电平时,按‘降’应无效;电闸已外接遥控接收器,遥控已作操作而锁定了手动按钮亦会使‘升’‘降’无效。

  4.如果将右向电道改成左向,或左向改成右向时,将杆座板旋转90º把电机红色+电容线和黄色+电容线对换,把霍尔传感器线对换,再把弹簧装到另一边的相应孔位,即可。

  5.保险丝:PCB上保险丝为220V2A,熔断后应更换同规格的保险丝。反复熔断应查明原因。若接有大功率的通道红绿灯,应更换相应电流的保险丝。

  6.固态继电器:当固态继电器驱动指示灯‘Motor’点亮时,电机接线端子上无220V交流电压输出,电机不转动,证明固态继电器不导通,已损坏需更换PCB板;或电机接线端子上有220V直流电压输出,电机发出振动声但不转动,证明固态继电器仅半周导通,已损坏需更换PCB板。

  7.运转电容:在PCB控制板正常的情况下,路闸动作时,电机接线端子上有220V交流电压输出,电机发出嗡嗡电流声但不转动或转动无力,即使在无皮带空载的情况下亦如此。此可能为运转电容失效需更换。

  8.通讯接口:按图接线正确时待机状态下,‘ReceiveG(接收绿灯)’‘TransmitG(发送绿灯)’应点亮,PC发送指令时‘ReceiveR(接收红灯)’应闪亮。电闸向PC返回状态时‘TransmitR(发送红灯)’应闪亮。在确保协议正确的情况下,电闸会作相应动作。若工程不需要电闸返回状态,可省去HT232B光隔离长线驱动器,将PC的RS232口的TXD及GND直接接至电闸的T-与T+上。接线正确时‘ReceiveG’及‘ReceiveR’指示同上。

  9.工程布线:电源线请用3芯1.5mm2以上电力线,并保证接好地线。控制线与通讯线请选用0.3mm2以上屏蔽线,并将屏蔽层按图良好接地,以提高抗雷击抗干扰性能。

  以上就是电动伸缩门使用保养和维护的相关知识,以便读者参考。
